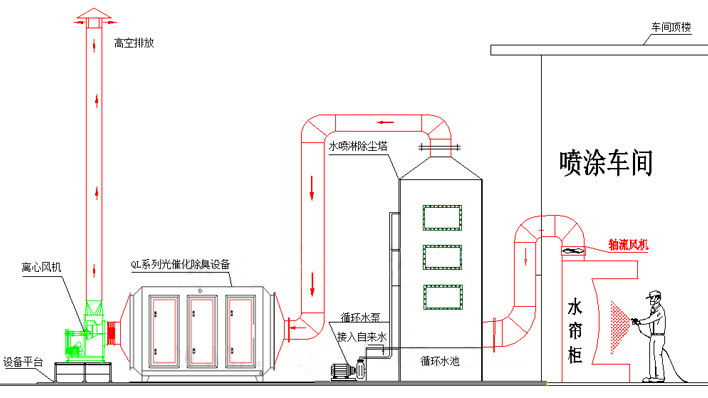

一、噴塗廢氣淨化處理工藝流程圖：

噴烤漆廢氣處理工程（水噴淋+紫外光光催化除臭設備工工藝圖）

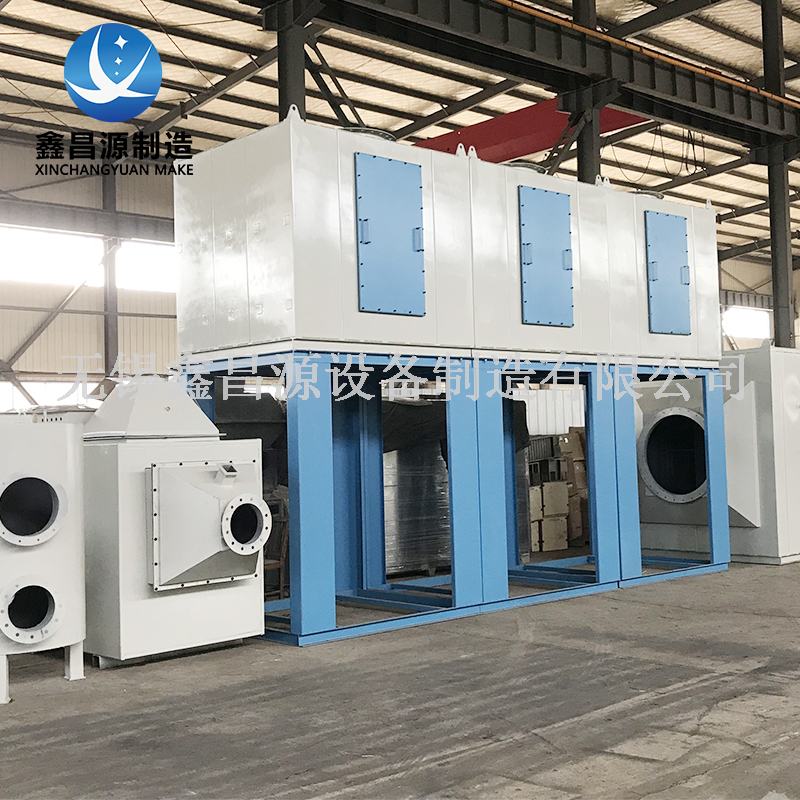

二、噴漆廢氣處理設備（水噴淋除塵塔+光催化除臭設備）處理工藝說明：

噴漆廢氣產生噴塗過程，液態油漆在氣壓作用下形成霧化粉塵顆粒物及揮發三苯等有機危害物，濃度較高，粒徑較小，絕大部分在10µm以下，若未經預處理，將很快堵塞活性炭微孔，使活性炭失效。噴漆廢氣經過水簾櫃清洗後，對漆霧起到很好的清洗降解作用，廢氣進入水噴淋廢氣處理塔，經濕式旋流板廢氣塔進一步清洗處理後，通過加壓引風機進入光催化除臭設備內，經高能紫外線照射下，使揮發性有機物化學鍵開環和斷裂等多種反應（光化學反應），降解轉變成CO2，H2O等低分子化合物，利用高能紫外光照射空氣中的氧氣生成臭氧，臭氧吸收紫外線生成氧自由基和氧氣，氧自由基與空氣中的水蒸氣作用生成羥基自由基，一種更強的氧化劑，與醇、醛、羧酸等有機廢氣，徹底氧化為水、二氧化碳等無機物後，最終通過管道排放到大氣中達標排放。為達到更佳淨化效果，廢氣經光催化除臭設備分解後，後續需有3~5秒管道反應時間。

三、噴漆廢氣處理達標排放執行標準：

達標排放標準：GB16297-1996《大氣汙染物綜合排放標準》；
